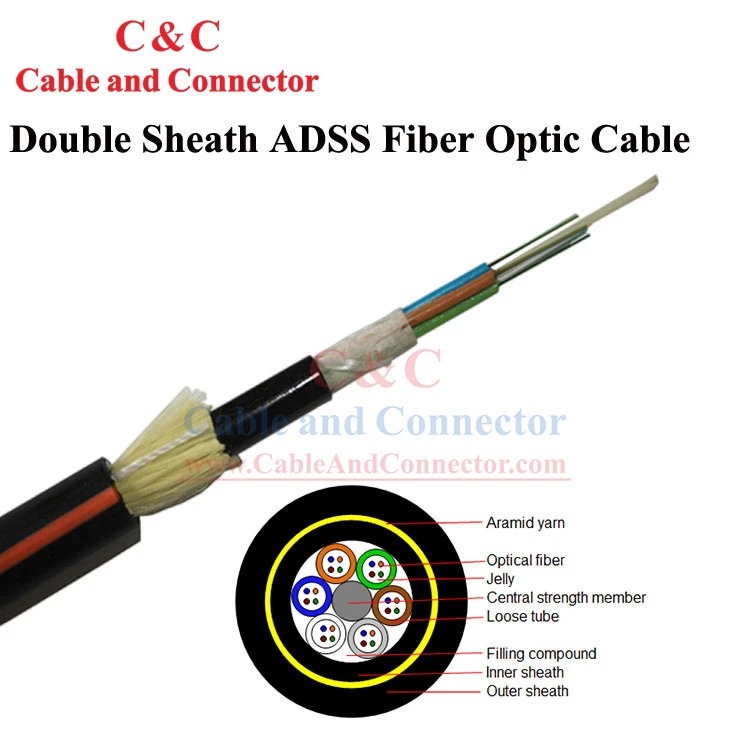

Волоконно-оптичний кабель ADSS, ADSS (цілком-діелектричний самопідтримуючий) волоконно-оптичний кабель — це тип оптичного кабелю зв’язку, призначений для повітряної установки. На відміну від традиційних кабелів, які вимагають окремих опорних конструкцій, кабелі ADSS сконструйовані як самонесучі, усуваючи потребу в додаткових дротах або металевих компонентах. Конструкція вільної труби, труби, заповнені желе, елементи (трубки), укладені навколо неметалічного центрального міцного елемента, заповнені компаундом отвори в сердечнику кабелю, внутрішня оболонка ПЕ, армована арамідними нитками та зовнішня оболонка ПЕ. Зовнішня оболонка з ПЕ застосовується для застосування, в якому кабель встановлено в місці, де просторовий потенціал менше або дорівнює 5 кВ.
Характеристики оптоволоконного кабелю ADSS
1. Одномодове, багатомодове оптичне волокно та інтегрована конструкція оптичного кабелю.
2. Гладкий зовнішній вигляд, щоб кабель мав чудові аеродинамічні характеристики.
3. Конструкція оптичного кабелю для всіх носіїв сприяє встановленню та обслуговуванню.
4. Широкий діапазон температурної адаптації, малий коефіцієнт лінійного розширення, щоб відповідати вимогам суворого середовища.
Код кольору волокна
Колір волокна в кожній трубці починається з № 1 синього.
|
1 |
2 |
3 |
4 |
|
Синій |
Помаранчевий |
Зелений |
Коричневий |
Структура і параметр кабелю
|
SN |
Пункт |
одиниця |
Значення |
|
1 |
проліт |
m |
80 |
|
2 |
Кількість волокон |
рахувати |
24 |
|
3 |
Кількість волокон в трубці (макс.) |
рахувати |
4 |
|
4 |
Кількість елементів |
рахувати |
6 |
|
5 |
Діаметр кабелю |
мм |
12.0 |
|
6 |
Вага кабелю |
кг/км |
119 |
|
7 |
Максимально допустима робоча напруга |
N |
3430 |
|
8 |
Короткочасне захоплення |
Н/100 мм |
2200 |
Примітка: механічні розміри є номінальними значеннями. А максимальна швидкість вітру без льоду становить 15 м/с.
Характеристика оптичного кабелю
|
Механічні характеристики та метод випробування |
|||
|
Міцність на розрив |
MAT, відповідає IEC {{0}}E1, тоді як напруга волокна менше або дорівнює 0,33% |
||
|
розчавити |
Відповідає IEC 794-1-E3 |
||
|
Вимога до температури |
Операція |
- 40 градусів ~ +60 градусів |
|
|
монтаж |
- 10 градусів ~ +60 градусів |
||
|
Зберігання/транспортування |
- 40 градусів ~ +60 градусів |
||
|
Температурний циклічний тест |
Відповідає IEC 794-1-F1 |
||
|
Радіус вигину |
Вивантажили |
в 15 разів більше зовнішнього діаметра |
|
|
Завантажено |
у 25 разів більше зовнішнього діаметра |
||
Характеристика оптичного волокна
|
Інформація про волокно G652 |
|
|
Діаметр поля моди (1310 нм) |
9,2 мм±0,4 мм |
|
Діаметр поля моди (1550 нм) |
10.4 мм±0.8 мм |
|
Діаметр обшивки |
125 мм±1.0 мм |
|
Відрізна довжина хвилі кабельного волокна (λcc) |
£1260 нм |
|
Загасання при 1310 нм |
£0,36 дБ/км |
|
Загасання при 1550 нм |
£0,22 дБ/км |
|
Втрати на вигині при 1550 нм (100 обертів, радіус 30 мм) |
£0,05 дБ |
|
Дисперсія в діапазоні від 1288 до 1339 нм |
£3,5/пс/(нм•км) |
|
Дисперсія при 1550 нм |
£18/с/(нм•км) |
|
Нахил дисперсії при нульовій довжині хвилі дисперсії |
£0.092ps/ (нм2•км) |
