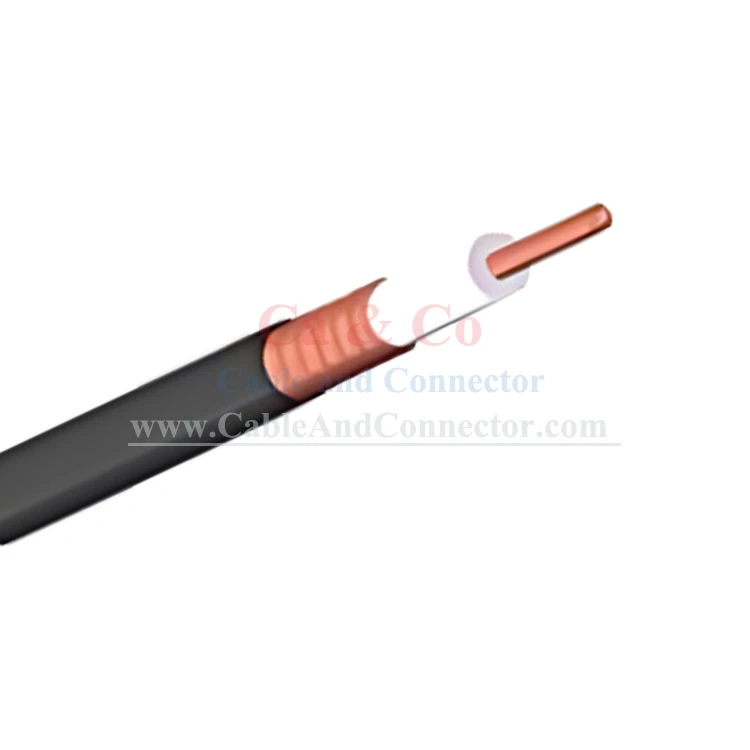

The 7/8" Superflex RF coaxial cable is a high-performance, ultra-flexible cable designed for radio frequency transmission,It is specifically engineered for RF applications that require both high flexibility and low loss. The cable typically features high-quality copper conductors and multiple layers of metal shielding, effectively suppressing external interference to ensure stable signal transmission. Its superflexibility makes it easy to bend during installation, making it ideal for Проводка в тісних просторах або складних середовищах.
7/8 "Супер fl ex rf Coax Cable, Внутрішній провідник: 9,40 ± 0,20 ГЛАРИЧНА МОЖЛИВОСТІ Мідна трубка+
Діелектрик: 22,80 ± 0,30 Піні PE+Зовнішній провідник: 24,80 ± 0,20 Кільце гофрована мідна трубка
+Куртка: 27,30 ± 0,30 ПЕ або низький дим, що не містить галогену, що не містить галогену, є необов’язковим, упаковка:
500 м/дерев'яний барабан.
Специфікація
|
Предмет |
Специфікація |
|||
|
Будівництво |
||||
|
Матеріал |
Діаметр (мм) |
|||
|
Внутрішній диригент |
Спіральна гофрована мідна трубка |
9.40 |
||
|
Діелектрик |
Спінений ПЕ |
23.0 |
||
|
Зовнішній провідник |
Кільцего гофрована мідна трубка |
24.9 |
||
|
Куртка |
ПЕ або низький дим, що не містить галогену, що не має галогену, що не має начальника ПЕ |
27.5 |
||
|
Електричні та механічні властивості |
||||
|
Імпеданс (ом) |
50±1 |
|||
|
Ємність (PF/M) |
76 |
|||
|
Швидкість (%) |
80 |
|||
|
Піковий рейтинг потужності (KW) |
90 |
|||
|
Напруга піку RF (KV) |
3.1 |
|||
|
Опір ізоляції (M ω. KM) |
>5000 |
|||
|
Частота відсічення (ГГц) |
4.9 |
|||
|
Напруга ізоляції (КВ) |
6 |
|||
|
Внутрішній провідник постійного струму (ω/км) |
2.9 |
|||
|
Зовнішній провідник опору постійного струму (ω/км) |
1.2 |
|||
|
Куртка Spark (KV) |
8.0 |
|||
|
Ефективність екранування (db) |
>120 |
|||
|
Хв. Одиночний радіус згинання (мм) |
80 |
|||
|
Хв. Повторний радіус згинання (мм) |
125 |
|||
|
Кількість вигинів |
15 |
|||
|
Сила на розрив (кг) |
102 |
|||
|
Температура зберігання (ступінь) |
-55-+85 |
|||
|
Температура встановлення (ступінь) |
-40-+60 |
|||
|
Температура експлуатації (ступінь) |
-55-+85 |
|||
|
VSWR менше або дорівнює (повернення втрат, що перевищує або дорівнює БД) |
Частота 0,005-3 ГГц 0,8-1,0 ГГц 1,7-2,0 ГГц 2,0-2,4 ГГц |
дБ |
||
|
1.15 (23) |
||||
|
1.10 (26) |
||||
|
1.10 (26) |
||||
|
1.10 (26) |
||||
|
Ослаблення (VSWR1.0, кабельна температура.20 градус) та середня потужність (VSWR1.0, температура навколишнього середовища.40 градусів) |
||||
|
Частота (МГц) |
Ослаблення (дБ/ 100м) |
Середня потужність (кВт) |
||
|
100 |
1.30 |
6.62 |
||
|
200 |
1.87 |
4.60 |
||
|
450 |
2.85 |
2.99 |
||
|
800 |
3.90 |
2.19 |
||
|
900 |
4.15 |
2.06 |
||
|
1000 |
4.42 |
1.93 |
||
|
1500 |
5.53 |
1.54 |
||
|
1800 |
6.12 |
1.39 |
||
|
2000 |
6.52 |
1.31 |
||
|
2200 |
6.90 |
1.24 |
||
|
2400 |
7.35 |
1.19 |
||
|
2500 |
7.65 |
1.16 |
||
|
3000 |
8.25 |
1.04 |
||
